一、產品特點

氧化鋅直流耐壓測試儀廣泛適用于氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、斷路器等電氣設備直流高壓試驗。
主要技術特點及功能：
1、采用大屏幕觸摸液晶顯示屏，并具有人機對話功能；
2、全自動MOA升壓測量功能：重復性好，精度高；
3、自動升壓功能：預設試驗電壓，輸出電壓可恒壓保持；
4、自動計時功能：對試驗標準電壓加壓時間進行預設置，升到試驗標準電壓后自動計時，計時完畢自動降壓；
5、高壓過壓整定采用微處理器比較，精度高，可靠性好
6、保留手動試驗?zāi)Ｊ剑?br />7、數據存儲功能：可即時捕獲試驗參數和自動保存試驗結果；
8、根據電磁兼容性理論，采用特殊屏蔽、多級隔離和接地等保護措施有機結合，設備在承受額定電壓放電時不損壞；
9、ZGF全智能系列直流高壓試驗器具備聯機操作功能，已內置聯機控制軟件。上位機（如配備PC機）安裝控制軟件及配套通訊電纜（選配項目）即可實現聯機控制。

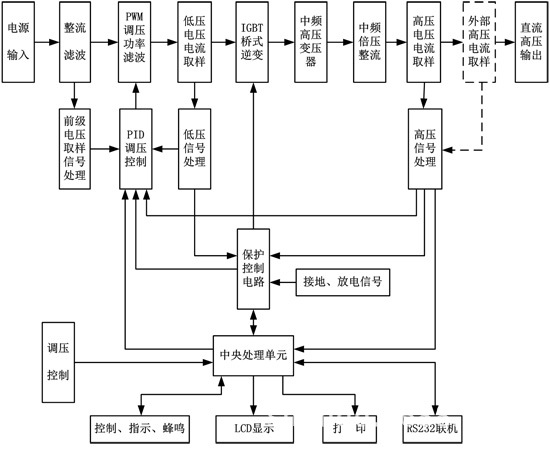

二、工作原理框圖

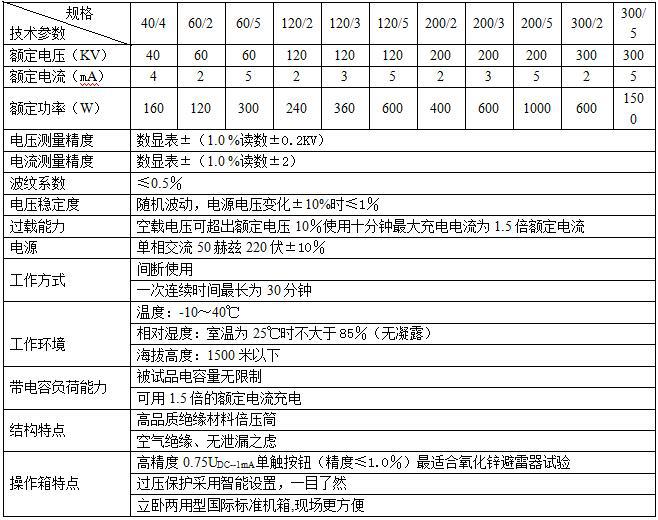

三、氧化鋅直流耐壓測試儀技術參數

四、試驗操作詳解

1、手動升壓模式
  開機后，進入主菜單，旋動設置控制桿使光標指向“手動升壓”選項，點擊控制桿，進入手動模式參數設置界面，根據具體的試驗要求設置各項參數后，即可進入升壓界面。先按高壓通按鈕，紅燈亮起后，再旋動旋鈕，當電壓升至試驗電壓設定值，計時器開始計時，計時完畢后系統將自動降壓回零，然后彈出試驗記錄保存對話框，做出選擇后，該次試驗完畢；如果電壓未達到設定的試驗電壓值時，按下0.75UDC-1mA按鈕，則系統會自動降壓到當前電壓值的0.75倍，然后以設定的加壓時間倒計時，計時完畢后，系統自動降壓回零，然后彈出試驗記錄保存對話框，做出選擇后，該次試驗完畢。
2、自動升壓模式
  開機后，進入主菜單，旋動設置控制桿使光標指向“自動升壓”選項，點擊控制桿，進入自動模式參數設置界面，根據具體的試驗要求設置各項參數后，即可進入升壓界面。此時，按下高壓通按鈕后，系統將開始自動升壓，升至試驗電壓設定值后，穩壓并開始計時，計時完畢后系統將會自動降壓回零，然后彈出試驗記錄保存對話框，做出選擇后，該次試驗完畢。
3、MOA升壓測試模式
  開機后，進入主菜單，旋動設置控制桿使光標指向“MOA升壓”選項，點擊控制桿，進入自動模式參數設置界面，根據具體的試驗要求設置各項參數后，即可進入升壓界面。此時，按下高壓通按鈕后，系統將開始自動升壓，升至試驗電流設定值后，穩流并開始計時，計時完畢后系統自動降壓至原來電壓值的0.75倍，穩壓并重新開始計時，計時完畢后系統將會自動降壓回零，彈出試驗記錄保存對話框，做出選擇后，該次試驗完畢。試驗結束后，界面返回到主菜單界面，先用放電棒充分放電后，再關閉電源。
4、試驗完畢，關閉電源開關。
5、對于氧化鋅避雷器等小電容試品一般通過倍壓筒內部測壓電阻放電即可。而對電纜等大電容試品須安裝配套限流電阻，一般要待試品電壓自放電至試驗電壓的20%以下，再通過配套的放電棒進行放電。待試品充分放電后并掛好接地線，才允許進行高壓引線的拆除和更換接線工作。

五、產品成套性
